Ağ Bağlantıları

Şimdi, bu yöntemle üç bilgisayardan oluşan bir ağ kuralım. İhtiyacımız olan şeyler: Dört tane BNC konnektör, üç tane T konnektör (genelde ethernet kartı ile birlikte verilir), iki tane sonlandırıcı ve yeterli uzunlukta koaksiyel kablo. Parçalar hakkında biraz bilgi verirsek sanırım daha rahat anlaşılır. Koaksiyel kablo bildiğimiz anten kablosu. BNC konnektör de bu kabloyu ethernet kartına takabilmemiz için kablonun ucuna takacağımız parça. Sonlandırıcı ise ilk ve son bilgisayardaki T konnektörlerinin boş uçlarına takılan parça. Saydığım malzemeleri ŞEKİL 1'de görebilirsiniz.

ŞEKİL 1

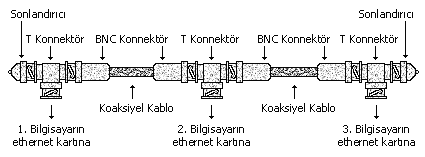

İlk olarak bilgisayarların arasına çekeceğimiz kabloların uçlarına birer BNC konnektör takalım. Sonra, bilgisayarların ethernet kartlarına T konnektörleri takalım ve ilk ve son bilgisayara takılı olan T konnektörlerin birer ucuna sonlandırıcı takalım. Sonlandırıcılar olmasza ağ kesinlikle çalışmaz. Son olarak, önce 1. ve 2. bilgisayarların arasına, sonra da 2. ve 3. bilgisayarların arasına koaksiyel kabloları takalım. Kablolar da takıldıktan sonra ağımız artık kullanıma hazırdır. Bilgisayarların ayarları yapıldıktan sonra ağı kullanılabilir. Bağlantıların nasıl yapıldığını ŞEKİL 2'den daha açık bir şekilde görebilirsiniz.

ŞEKİL 2

Bu bağlantı türü daha ucuz olmasına rağmen bazı dezavantajları vardır. Örneğin kabloların birinde kopma olduğu zaman ağ tamamen durur. Yani ağ "ya hep ya hiç" der. Bu durumda hatanın nerede olduğunu bulmak özellikle bilgisayar sayısı fazla ise oldukça zordur. Hata kontrolünü, kabloları ve sonlandırıcıları ölçü aleti ile deneyerek yapabirsiniz. Ölçü aletinin kabloların iki ucu arasında sonsuz direnç göstermesi gerekir. Sonlandırıcının iki ucu arasındaki direnç değeri de 50 Ohm olmalıdır.

Anlatacağım ikinci bağlantı türü "ölen öldü, kalan sağlar bizimdir" görüşünde. Fakat ilkine göre daha pahalı. Şimdi de bu şekilde 10 bilgisayardan oluşan bir ağ kuralım. Bunun için ihtiyacımız olan şeyler: Bir 16'lı HUB, UTP bağlantı kablosu ve 20 tane RJ45 konnektör. Yine malzemeler hakkında biraz billgi vereyim. UTP bağlantı kablosu telefon kablosunun biraz daha kalını. İçinden 8 tane renkli kablo geçer. RJ45 konnektör de telefon kablosunun telefona takılan ucundaki parçanın biraz daha büyük hali. HUB'ın üzerinde, ethernet kartında olduğu gibi RJ45 konnektörlerin takılacağı yuvalar vardır ve adaptörle çalışır.

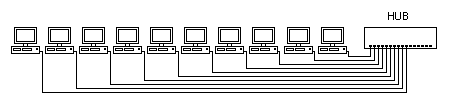

Konnektörleri kabloların ucuna takmak için penseye benzer özel bir alet vardır. Konnektörleri bu alet sayesinde kablolara takabilirsiniz. Konnektörleri takarken UTP kablosunun içindeki renkli kabloların sırasının iki uçta da aynı olmasına dikkat etmelisiniz. Aksi halde hatalı kablonun takıldığı bilgisayar ağı göremez. Kabloların uçlarına konnektörler takıldıktan sonra her bir kablonun bir ucu HUB'a diğer ucu bir bilgisayara takılır. Size tavsiyem, bir problem olması durumunda HUB'a takılan kablolardan hangisinin aradığınız kablo olduğunu daha rahat bulabilmek için kabloların uçlarına hangi bilgisayardan geldiği yazan küçük birer kağıt yapıştırmanız. Emin olun ihtiyacınız olduğunda çok işe yarıyor. HUB'ın adaptörü fişe takılıp bilgisayarların ayarları yapıldığı zaman bilgisayarlar ağı görebilirler. ŞEKİL 3'te bağlantılarının nasıl yapıldığı görülmektedir.

ŞEKİL 2

Şimdi anlatacağım yöntem sadece iki bilgisayarı birbirine bağlamak için kullanılır. İhtiyacımız olan malzemeler UTP bağlantı kablosu ve iki adet RJ45 konnektör. Cross-Cable dediğimiz bu yöntemle iki bilgisayarı HUB kullanmadan birbirine bağlayabiliriz. Hub'lı bağlantıdan farkı RJ45 konnektörün kabloya takılışında. Cross-Cable'da HUB'lı bağlantının aksine renkli kablolar konnektöre kablonun iki ucunda aynı sıra ile takılmaz. Cross-Cable hazırlanırken kullanılması gereken sıra aşağıdaki tabloda görülemktedir.

1	==>	3
2	==>	6
3	==>	1
6	==>	2
4	==>	7
5	==>	8
7	==>	4
8	==>	5

Ağ Ayarları

ŞEKİL 3

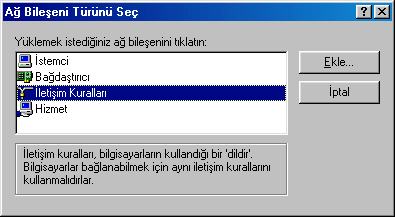

Şimdi ağ için gerekli iletişim kurallarını kuralım. Bunun için Ekle... düğmesine tıklayın. Karşınıza ŞEKİL 4'teki diyalog kutusu gelecektir.

ŞEKİL 4

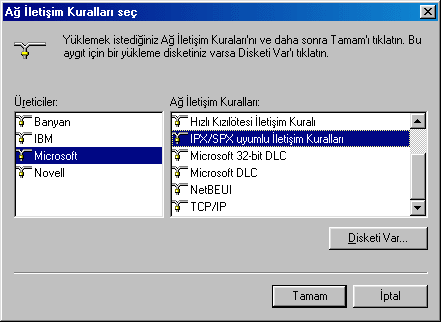

Bu diyalog kutusunda İletişim Kuralları'nı seçili duruma getirip Ekle... düğmesine tıklayın. Karşınıza ŞEKİL 5'teki diyalog kutusu gelecektir.

ŞEKİL 5

Önce sol tarafta bulunan Üreticiler kısmında Microsoft'u seçin, sonra sağ taraftaki Ağ İletişim Kuralları kısmında IPX/SPX uyumlu İletişim Kuralları'nı seçerek Tamam'a tıklayın. Sonra aynı işlemi tekrarlayarak NetBEUI iletişim kuralını kurun. (Ethernet kartını tanıttığınızda TCP/IP iletişim kuralı otomatik olarak kurulur. Eğer kurulu değilse aynı şekilde TCP/IP iletişim kuralını da kurmanız gerekir.)

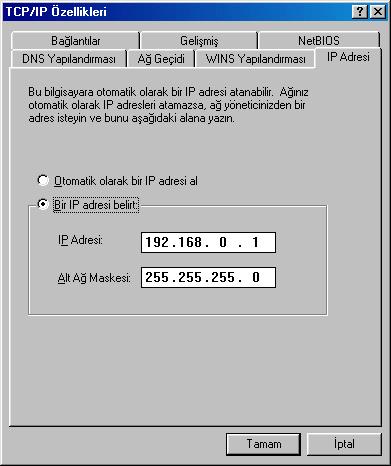

Şimdi sıra TCP/IP ayarlarını yapmaya geldi. Bunun için Ağ diyalog kutusunda (ŞEKİL 3) TCP/IP'yi seçili duruma getirin ve Özellikler düğmesine tıklayın. Karşınıza ŞEKİL 6'daki diyalog kutusu gelecektir.

ŞEKİL 6

Bu diyalog kutusunda Bir IP adresi belirt'i seçin ve IP adresi olarak 192.168.0.1 yazın. Alt ağ maskesi olarak da 255.255.255.0 yazın ve Tamam düğmesine tıklayın. Diğer bilgisayarlara sırasıyla 192.168.0.2, 192.168.0.3 ... adreslerini verin. Aslında bu adresleri vermeniz şart değildir. Eğer internete bağlanmayacaksanız bilgisayarınıza istediğiniz IP adresini verebilirsiniz. Fakat internete bağlanacaksanız mutlaka 192.168.0.* şeklinde internette kullanılmayan ve sadece yerel ağlarda kullanılan bir IP adresi vermeniz gerekir. Her iki durumda da 192.168.0'dan sonra istediğiniz sayıyı kullanabilirsiniz. Yalnız 0 ve 255 rakamlarını kullanmamalısınız. Çünkü 192.168.0.0 ve 192.168.0.255 adresleri özel adreslerdir. Dikkat etmeniz gereken bir husus ağdaki bütün bilgisayarların alt ağ maskesinin aynı olması gerektiğidir. Alt ağ maskesi farklı olan bilgisayarlar birbirini göremezler. Bu konuda ayrıntılı bilgiyi Bir sonraki sayfada bulabilirsiniz.

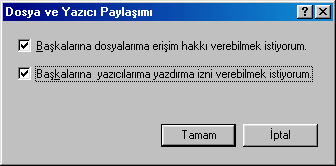

TCP/IP ayarlarını da yaptıktan sonra Ağ diyalog kutusunda (ŞEKİL 3) Dosya ve Yazıcı Paylaşımı... düğmesine tıklayın. Karşınıza ŞEKİL 7'deki diyalog kutusu gelecektir.

ŞEKİL 7

Bu diyalog kutusunda bulunan onay kutularını işaretleyip Tamam düğmesine tıklayın. Eğer Başkalarına dosyalarıma erişim hakkı verebilmek istiyorum onay kutusunu işaretlemezseniz, bilgisayarınızın adı ağda görünmesine rağmen diğer bilgisayarlar dosyalarınıza erişemezler. Aynı şekilde Başkalarına yazıcılarıma yazdırma izni verebilmek istiyorum onay kutusu işaretli değilse, diğer bilgisayarlar yazıcılarınızı kullanamazlar.

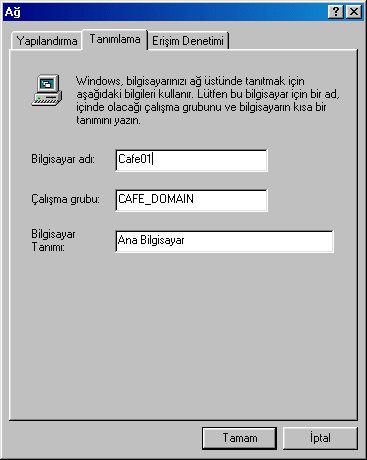

Şimdi sıra bilgisayarınızın ağ üzerinde hangi adla görüneceğini ayarlamaya geldi. Bunun için Ağ diyalog kutusunda (ŞEKİL 3) Tanımlama sekmesine tıklayın. Diyalog kutusu aşağıdaki görünümü alacaktır.

ŞEKİL 8

Bu diyalog kutusunda Bilgisayar adı, Çalışma grubu ve Bilgisayar tanımı olarak istediğiniz şeyi yazabilirsiniz. Fakat bütün bilgisayarların çalışma gruplarının aynı olmasına dikkat edin. Sizin çalışma grubunuzdaki bir bilgisayara Ağ Komşuları simgesine çift tıklayarak ulaşabilirsiniz. Eğer ulaşmak istediğiniz bilgisayar başka bir çalışma grubundaysa o zaman Ağ Komşuları'nda bulunan Tüm Ağ simgesine çift tıklayıp, ulaşmak istediğiniz bilgisayarın çalışma grubunu seçmelisiniz.

Eğer bilgisayarınızın her açılışında ağ parolası sormasını istemiyorsanız Ağ diyalog kutusunda (ŞEKİL 3) Birincil ağ oturumu olarak Windows oturumu açma'yı seçin.

Şimdi ayarlarımızın etkin olabilmesi için Tamam düğmesine tıklayalım. Windows kurulum CD'sinden gerekli dosyalar kopyalanacak ve bilgisayarınızı tekrar başlattığınızda ağdaki diğer bilgisayarlara erişebileceksiniz.

Son bir not: Bilgisayarınızı yeniden başlattığınız zaman Ağ Komşuları'nda diğer bilgisayarları hemen göremeyebilirsiniz. Bunun için birkeç defa F5 (yenile) düğmesine basmanız ya da bir müddet beklemeniz gerekebilir. İki bilgisayar arasında haberleşmenin mevcut olup olmadığını öğrenmek için ping komutundan faydalanabilirsiniz. Örneğin 192.168.0.2 IP'li bilgisayarla haberleşmeye çalışalım. Bunun için MS-DOS Komut İstemi'nde ping 192.168.0.2 yazıp enter'a basın. Eğer karşı bilgisayardan 192.168.0.1 cevabı: bayt=32 süre<10ms TTL=128 gibi bir yanıt gelirse haberleşme mevcut demektir. Eğer İstek zaman aşımına uğradı gibi bir yanıtla karşılaşırsanız bağlantılarınızda ve ayarlarda bir hata var demektir.
